半導体とは？仕組みからTSMC熊本・ラピダスの最新動向まで徹底解説

テレビのニュースや経済紙で連日報じられる「半導体」という言葉。台湾積体電路製造（TSMC）の熊本進出や次世代半導体を目指すラピダス（Rapidus）への巨額投資など、巨額のマネーや国家レベルの政策が動いています。しかし、「そもそも半導体とは何なのか」「なぜここまで世界中で激しい争奪戦が起きているのか」を正確に説明できる人は意外と多くありません。

かつて「産業の米」と呼ばれた半導体は、今や生成AIの普及や自動運転の実用化が進む中で「国家の命運を左右する戦略物資」へと劇的な進化を遂げました。この記事では、文系や初心者の方でも直感的に理解できるように、半導体の基礎的な仕組みから身近な役割、日本国内の激変する最新動向までをわかりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：半導体は「電気を通す導体」と「通さない絶縁体」の中間性質を持ち、電気の流れを自在に制御する電子機器の心臓部。
• 要点2：生成AIの爆発的進化やEVシフトに伴い、先端チップの確保が経済・安全保障の両面で最重要課題になっている。
• 要点3：TSMC熊本工場の本格稼働やラピダスの2ナノメートル量産への挑戦により、日本は素材・製造装置の強みを生かした復権を進めている。

【超入門】そもそも半導体とは？電気を通す・通さないの不思議な仕組み

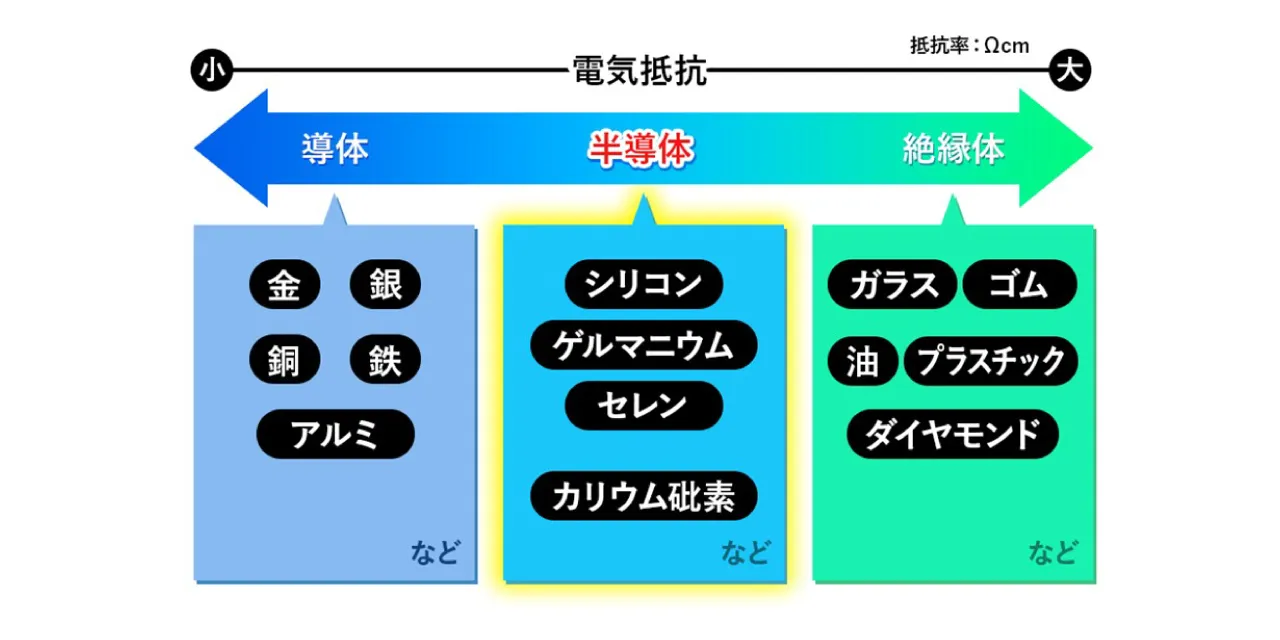

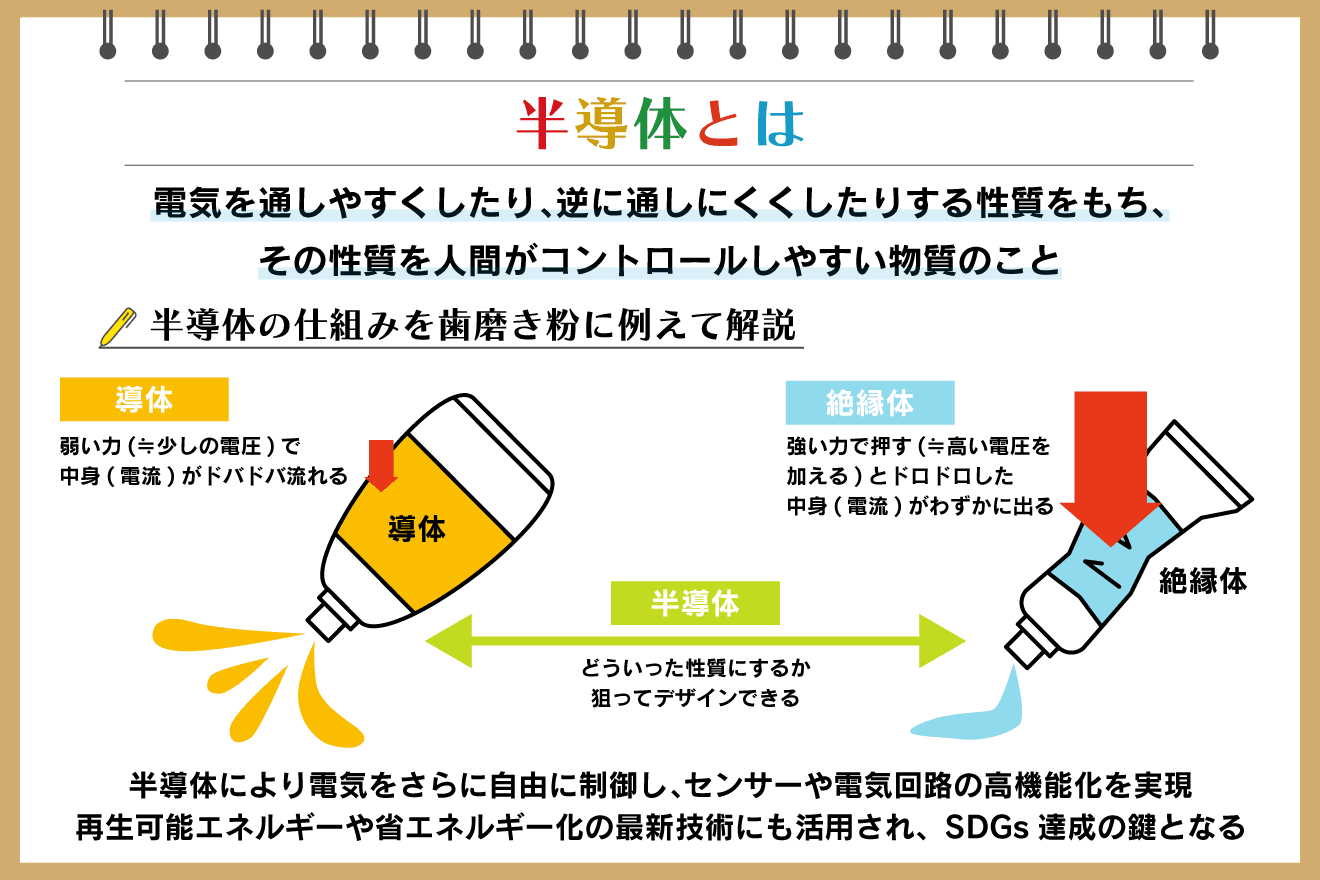

物質には、金や銅のように電気をよく通す「導体」と、ゴムやガラスのように電気をほとんど通さない「絶縁体」が存在します。この両方の性質を併せ持ち、条件次第で電気を通したり遮断したりできる物質が半導体です。

代表的な材料は、地球上に豊富に存在するケイ素（シリコン）です。純粋なシリコン自体はほとんど電気を通しませんが、極微量のリンやホウ素などの不純物を加えることで、電気を流す「電子」や「正孔（ホール）」の数を自在に操ることができます。この性質を利用して作られるのが、電気の流れを一方通行にする「ダイオード」や、電気のスイッチを高速で切り替える「トランジスタ」です。

製造の現場では、超高純度に精製されたシリコンのインゴット（結晶の塊）を薄くスライスしたシリコンウエハーという円盤が使われます。この直径300ミリほどの薄い円盤の上に、光を使った微細加工技術によって、ナノメートル（1メートルの10億分の1）単位の超極細回路を数十層にも重ねて焼き付け、1個の小さなチップに切り出します。爪の先ほどの小さなチップの中に、数十億から数百億個ものトランジスタが詰め込まれているのが、現代の半導体の実態です。

身近にあふれる半導体の役割｜スマホ・家電から自動車まで動かす頭脳

私たちが普段使っているあらゆる電子機器は、半導体がなければ1秒たりとも動作しません。半導体は機器の中で主に「演算・処理」「記憶」「制御・変換」の3つの決定的な役割を果たしています。

身近な実例を見てみましょう。スマートフォンの中には、画面のタッチ操作を瞬時に処理しアプリを動かす「SoC（System on a Chip）」、写真や動画データを保存する「NAND型フラッシュメモリ」、一時的な作業領域となる「DRAM」、さらには通信電波を処理する通信半導体など、数十種類ものチップがギッシリと搭載されています。

自動車も今や「走る半導体の塊」です。エンジンの燃料噴射をミリ秒単位で制御する電子制御ユニット（ECU）はもちろん、衝突被害軽減ブレーキなどの先進運転支援システム（ADAS）の画像認識、EV（電気自動車）の高電圧バッテリーを効率よくモーターへ送るパワー半導体に至るまで、一般的な車両1台につき数百個から数千個の半導体が組み込まれています。

また、エアコンが部屋の温度変化を細かく感知して風量を調節できるのも、インバーター回路に組み込まれたパワー半導体がモーターの回転数をきめ細かく制御しているおかげです。

なぜ「産業の米」から「国家の命運を握る戦略物資」へ進化したのか

半導体は1970〜80年代から、あらゆる製造業の基盤として欠かせないことから産業の米と呼ばれてきました。しかし、現在その位置づけは単なる産業用部品の枠を完全に超えています。

転換点となったのは、世界的なパンデミックに伴うサプライチェーンの寸断でした。自動車工場が半導体不足によって次々と減産・操業停止に追い込まれ、給湯器やゲーム機が数カ月待ちになるなど、半導体の供給停止が社会インフラ全体を麻痺させる現実を世界中が痛感したのです。

さらに決定打となったのが、爆発的に進化する生成AIと先端チップの存在です。OpenAIの大規模言語モデルをはじめとする生成AIの学習や推論には、米エヌビディア（NVIDIA）社が設計する超高性能なGPU（画像処理半導体）や、それに隣接して高速でデータをやり取りする広帯域メモリ「HBM」が不可欠です。先端半導体をどれだけ確保できるかが、国家の軍事力・防衛力、産業競争力、サイバーセキュリティの優劣を直接左右する時代に入りました。

日の丸半導体の栄光と挫折｜日本の半導体産業の歴史と現在の立ち位置

かつて日本は、世界の半導体市場を席巻していました。1980年代後半にはNEC、東芝、日立製作所などの日本企業が世界ランキングの上位を独占し、世界シェアの50％以上を握っていた時代があります。日本の高品質なDRAMは、メインフレーム（大型汎用コンピューター）の信頼性を支える象徴でした。

しかし、1986年の日米半導体協定による制約、パソコンの台頭による低価格化への対応の遅れ、そして「設計（ファブレス）」と「製造（ファウンドリ）」を分離する国際分業モデルへの乗り遅れによって、日本のチップ製造シェアは急速に縮小していきました。

とはいえ、日本が半導体の表舞台から完全に消え去ったわけではありません。完成品チップの製造シェアこそ落としたものの、チップを作るための半導体製造装置（東京エレクトロン、SCREENホールディングスなど）や、製造に不可欠なシリコンウエハー、フォトレジスト（感光材）、高純度フッ化水素といった高機能材料（信越化学工業、SUMCO、JSRなど）の分野では、今なお日本企業が世界シェアの過半を握り、代替が利かない強力なポジションを維持しています。

【熊本TSMCとラピダス】日本が仕掛ける半導体大復活の現在地

失われた30年を取り戻すべく、日本国内では今、官民を挙げた巨額の半導体再興プロジェクトが猛スピードで進んでいます。その二大巨頭が「TSMC熊本」と「ラピダス」です。

世界最大の受託製造企業である台湾のTSMCは、熊本県菊陽町に建設した第1工場を本格稼働させ、さらに高度な微細化に対応する第2工場の整備も具体化させています。これにより、日本の自動車メーカーやソニーなどのイメージセンサー向けに、確実かつ安定的国内供給網が完成しつつあります。現地では関連企業の進出ラッシュやインフラ整備が進み、地域経済にも莫大な波及効果をもたらしています。

一方、日本の主要企業8社と政府の支援によって設立されたラピダスは、北海道千歳市の拠点で回路線幅2ナノメートルという世界最先端チップの量産化を目指しています。TSMC熊本が現在および近未来の実需（10〜20ナノメートル台や成熟プロセス中心）を固める役割だとすれば、ラピダスは次世代AIや自動運転を見据えた超微細化技術に照準を合わせたハイリスク・ハイリターンな国家戦略プロジェクトです。試作ラインの検証から量産に向けた歩留まりの確立へと、世界中から熱い視線が注がれています。

【2026年最新】半導体市場動向と注目の半導体関連銘柄

最新の市場環境を見ると、半導体業界は従来の「シリコンサイクル」と呼ばれる短期的な好不況の波を乗り越え、構造的な高成長ステージに入っています。スマートフォン市場の成熟化をカバーして余りある勢いで、AIサーバー向けプロセッサー、データセンターの省電力化を担うパワー半導体、次世代通信向けの光電融合技術など、新たな需要が次々と立ち上がっているためです。

株式市場においても、投資マネーの流入が続いています。個人投資家からも注目を集める半導体関連銘柄は、大きく以下の3つのグループに分類して把握するのが基本です。

• 製造装置メーカー：塗布現像装置やエッチング装置で世界首位級の東京エレクトロン、検査装置で圧倒的なアドバンテストなど。
• 材料・素材メーカー：世界トップシェアのシリコンウエハーを供給する信越化学工業やSUMCO、微細加工用フォトレジストを手がける東京応化工業など。
• デバイス・パワー半導体：車載マイコンで世界シェア上位のルネサスエレクトロニクス、EV向け次世代パワー半導体で存在感を示すロームや三菱電機など。

最先端の回路を描く露光装置や、ナノレベルの異物を排除するクリーンルーム資材に至るまで、サプライチェーンの要所を押さえる日本企業への評価は一段と高まっています。

【半導体とは】に関するよくある質問（FAQ）

Q1：半導体と電子回路（IC・LSI）の違いは何ですか？
A1：厳密には、半導体は「シリコンなどの物質そのもの」を指します。一方、その半導体を使ってダイオードやトランジスタを極小化し、ひとつの板の上に集積して複雑な計算や記憶ができるようにした電子部品を「IC（集積回路）」や「LSI（大規模集積回路）」と呼びます。現在では、これらのチップ全体を総称して「半導体」と呼ぶのが一般的です。

Q2：「2ナノメートル」や「3ナノメートル」の「ナノ」とは何のことですか？
A2：半導体チップの内部に作られる回路の線幅（細さ）を表す指標です。1ナノメートルは1ミリの100万分の1。数字が小さくなるほど、同じ面積のチップにより多くのトランジスタを詰め込むことができ、処理能力の向上と消費電力の削減を同時に達成できます。

Q3：なぜ日本国内に半導体工場を誘致・新設する必要があるのですか？
A3：地政学的なリスク（台湾海峡の緊張など）や自然災害によって海外からの供給が止まった場合、日本の基幹産業である自動車や電機、通信インフラが一瞬で停止してしまうリスクを防ぐためです。国内で製造基盤を確保することは、経済安全保障上の最優先事項となっています。

まとめ：デジタル社会を支える半導体の未来と日本企業の勝機

半導体はもはや、一部のIT業界だけの専門用語ではありません。身近なスマートフォンや家電製品から、社会を変革する生成AI、地球温暖化を食い止める省エネEVに至るまで、あらゆる未来技術の根幹を支えるリアルな動力源です。

かつてのシェア独占から衰退を経験した日本ですが、世界最高水準の製造装置と素材・化学技術を武器に、TSMC熊本の稼働やラピダスの挑戦を通じて再びグローバルエコシステムの中核へと躍り出ています。ニュースの向こう側にある半導体の動きを追うことは、世界経済と産業の未来の設計図を読み解くことに直結しています。 （出典: 半導体 と は（Yahoo!ニュース））
