電子工作の入門から最新の電気自動車(EV)、産業用ロボットのモーター駆動に至るまで、エレクトロニクス分野で不可欠な技術がPWM制御(パルス幅変調:Pulse Width Modulation)です。「電圧を直接下げていないのに、なぜモーターの回転数を落としたりLEDの明るさを滑らかに落としたりできるのか」という疑問を持つ初学者も少なくありません。

電源の電圧そのものを変化させるアナログ方式とは異なり、PWM制御はスイッチを極めて高速にオン・オフさせて「電力の供給時間比率」を操る手法です。回路の発熱を劇的に抑えつつ、マイコンからのデジタル信号で直感的に大電力をコントロールできる強みがあります。この記事では、現場の実務設計や自作ハードウェア開発で直面するノイズ対策やデューティ比の計算、アナログ制御との決定的な違いまで、ハードウェア開発の第一線に立つ視点から分かりやすく解き明かします。

📌 【この記事の重要ポイントまとめ】
  • 要点1:PWM制御はスイッチの超高速オン・オフ(パルス幅)の比率を変えることで、エネルギーロスを抑えつつ平均電力を自在に操る技術。
  • 要点2:デューティ比(Duty比)を0%〜100%の範囲で変化させることで、DCモーターのトルクを落とさずに回転制御し、LEDの色温度変化を防ぎながら調光が可能。
  • 要点3:高いエネルギー効率(90%以上)を誇る反面、スイッチングに伴う高周波ノイズ(EMI)や可聴域のモータ鳴きが発生するため、適切なキャリア周波数設定と回路設計が必須。

【基本原理】PWM制御とは?電圧を変えずに電力を操るパルス幅変調の仕組み

パルス幅変調 原理の根底にあるのは、「スイッチを人間や機器が知覚できないほどの超高速で連続的に切り替える」というシンプルな動作です。直流電源(DC)から供給される電圧そのものは常に一定(例えば5Vや12V)のまま、通電している時間(ON時間)と遮断している時間(OFF時間)のバランスを動的に変化させます。

例えば、部屋の照明スイッチを1秒間に数千回パチパチと切り替える様子を想像してください。ONの時間を長くすれば室内は明るく見え、OFFの時間を長くすれば暗く見えます。人間の目やモーターの回転子は、数ミリ秒以下の短い変動をそのまま追従できず、時間的に平均化された電力として受け取ります。これが、電圧の高さを変えずに実質的なパワーを無段階にコントロールできるカラクリです。

このオンとオフの1セットにかかる時間を「周期(Period: T)」と呼び、1秒間にその周期が何回繰り返されるかを表す数値を「周波数(Frequency: f)」と呼びます。例えば周波数が1kHzであれば、1秒間に1,000回のオン・オフが繰り返されています。

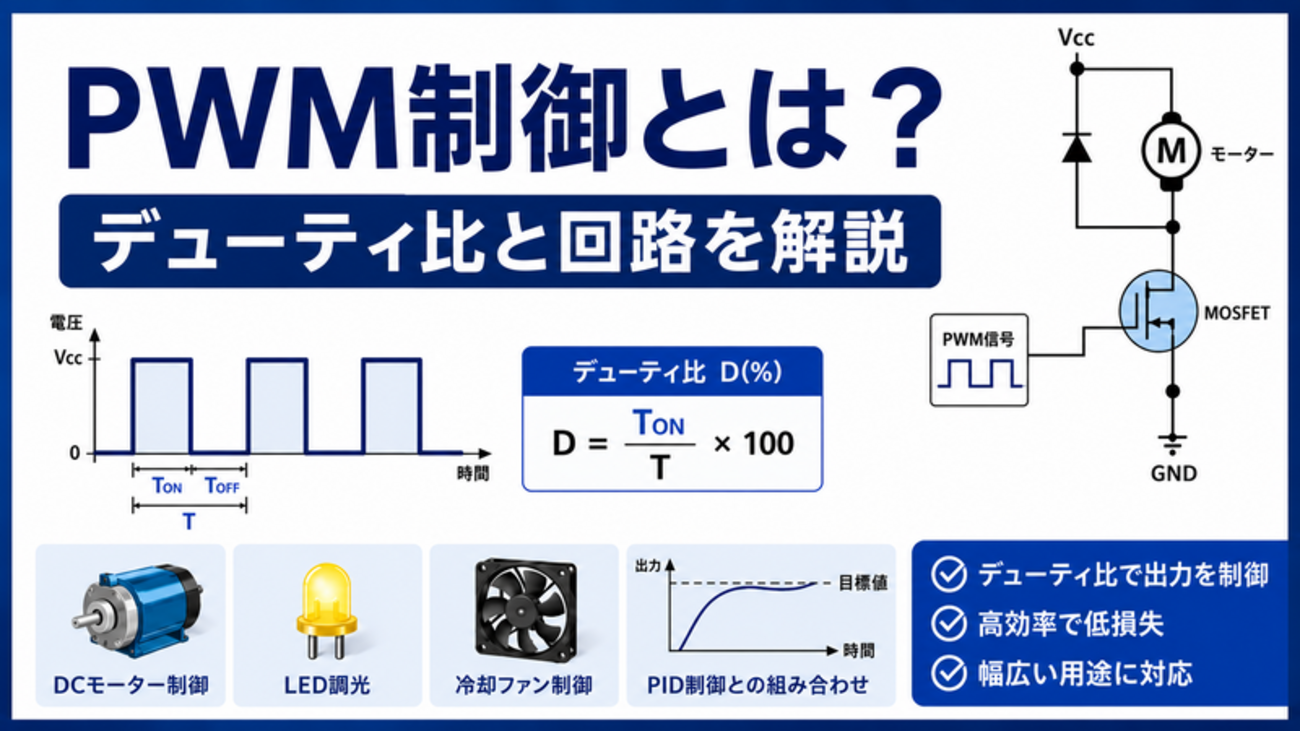

【計算式あり】デューティ比の計算方法と波形から読み解く出力変化

PWM制御を正しく扱う上で、絶対に理解しておくべき指標が「デューティ比(Duty Cycle)」です。デューティ比とは、1周期のうち「電源がONになっている時間の割合」をパーセンテージ(%)で表したものです。

デューティ比 計算方法は非常に明快で、以下の公式で求められます。

$$\text{デューティ比(\%)} = \frac{T_{on}}{T} \times 100 = \frac{T_{on}}{T_{on} + T_{off}} \times 100$$

(ここで $T$ は1周期の時間、$T_{on}$ はON時間、$T_{off}$ はOFF時間)

電源電圧が12Vの回路において、デューティ比を変化させた場合の平均出力電圧は以下の通り計算されます。

  • デューティ比 100%:常時ON($T_{on} = T$) $\rightarrow$ 実質電圧は12.0V(最大出力)
  • デューティ比 75%:周期の4分の3がON $\rightarrow$ 実質電圧は $12\text{V} \times 0.75 =$ 9.0V
  • デューティ比 50%:周期の半分がON $\rightarrow$ 実質電圧は $12\text{V} \times 0.50 =$ 6.0V
  • デューティ比 25%:周期の4分の1がON $\rightarrow$ 実質電圧は $12\text{V} \times 0.25 =$ 3.0V
  • デューティ比 0%:常時OFF($T_{on} = 0$) $\rightarrow$ 実質電圧は0.0V(完全停止)

マイコン開発の定番であるArduino PWM出力を例にとると、内部のタイマーカウンターを用いて8bit(0〜255の256段階)でデューティ比を細かく指定します。コード上で analogWrite(pin, 127); と記述すれば、マイコン内部で自動的に約50%(127/255)のデューティ比を持つ矩形波(パルス波)が生成され、指定のピンから出力される仕組みです。

【徹底比較】アナログ制御とPWM制御の違い|発熱・効率・コストの真実

電力を下げる手段としては、可変抵抗器やリニアレギュレータを用いた「アナログ(リニア)制御」も存在します。しかし、現在のパワーエレクトロニクス分野ではPWM制御が圧倒的な主流です。その最大の理由は「エネルギー変換効率」と「発熱量」にあります。

アナログ制御では、目的の電圧まで下げるために余分な電力を「熱」として大気中に捨てます。12V電源から5V/2A(10W)を取り出す場合、残りの7V分(14W)は抵抗器やトランジスタが発熱し、効率は40%前後にまで落ち込みます。巨大なヒートシンク(放熱板)や冷却ファンが必要になり、機器の小型化を著しく阻害していました。

対してPWM制御は、スイッチング素子(MOSFETなど)が「完全に導通(ON)」するか「完全に遮断(OFF)」するかの2値状態しか取りません。ONのときは素子自体の抵抗(オン抵抗)が極小であるため発熱が少なく、OFFのときは電流がゼロなので電力消費自体がゼロです。その結果、90%〜98%という驚異的なエネルギー変換効率を叩き出せます。

比較項目PWM制御(パルス幅変調方式)アナログ制御(リニア方式)設計現場における評価・見解
エネルギー変換効率約85%〜98%(極めて高効率)約30%〜60%(電圧差が大きいほど悪化)バッテリー駆動機器や省エネ規格対応ではPWM一択
回路の発熱量極めて微小(小型放熱器で十分)極大(大掛かりなヒートシンク必須)筐体の小型化・薄型化にはPWMが決定打となる
低速・低出力時のトルク高い(パルスごとにフル電圧印加)著しく低下(電圧不足で停止しやすい)モーターの極低速域制御はPWMが圧倒的に有利
回路の複雑さとコスト中程度(マイコンや専用ICが必要)極めて単純(抵抗器やオペアンプのみ)マイコンの低価格化によりコスト差はほぼ解消
電気的ノイズ(EMI)発生しやすい(高速スイッチングによる)極めてクリーン(ノイズ皆無)高感度オーディオや精密計測ではアナログも残存

【実践と応用】モーター回転数制御からLED調光・インバータまで広がる現場技術

PWM制御の恩恵は、身近な家電製品から社会インフラまであらゆるシステムに行き渡っています。代表的な活用シーンを見ていきましょう。

1. PWM モーター回転数制御(DCモーター・ファン)

PCの冷却ファンやラジコン、ドローンのブラシレスモーターでは、PWM制御が標準仕様です。アナログ制御で電圧を下げるとモーター内部の磁界が弱まり、負荷がかかった瞬間に回転が止まってしまいます。しかしPWM制御なら、パルスがONになる瞬間は常に定格の最大電圧(トルク)が加わるため、低回転域でも力強い粘りを発揮し、スムーズに速度を調整できます。

2. LED調光 PWM方式

LED照明や液晶ディスプレイのバックライト調光において、PWM方式は「発光色の変化を防ぐ」という決定的なメリットを持ちます。白色LEDは流す電流の大きさをアナログ的に減らすと、蛍光体の励起状態が変化して色温度が黄色っぽくズレてしまう特性があります。PWM制御であれば、点灯時は常に定格電流を流すため、色合い(演色性)を全く崩さずに光量だけを1%単位で均一に絞ることが可能です。

3. スイッチング電源 PWM制御・インバータ PWM制御

AC-DCアダプタやDC-DCコンバータなどのスイッチング電源 PWM制御では、出力電圧の変動をフィードバックし、デューティ比をリアルタイムに微調整することで安定した直流電圧を生成します。さらに、エアコンのコンプレッサーやEVの走行モーターを回すインバータ PWM制御では、パルス幅をサイン波(正弦波)状に細かく変化させる「SPWM(正弦波PWM)」を用いることで、直流電力から高効率に擬似的な交流電力を創り出しています。

【実態検証】現場で頻発するPWM制御の落とし穴|周波数ノイズとモータ鳴き

高効率で万能に見えるPWM制御ですが、現場の開発エンジニアが頭を抱える「設計上の罠」が2つ存在します。それがPWM制御 周波数 ノイズと可聴周波数の音鳴き現象です。

「キーン」という不快なモータ鳴きの正体

自作ロボットや換気ファンの開発現場でよく聞かれるのが、「低速回転させるとモーターやコイルから『キーン』『ピー』という耳障りな甲高い異音が響く」というトラブルです。

これは、PWMのスイッチング周波数が人間の耳に聞こえる可聴域(約20Hz〜20kHz)に入っていることが原因です。パルス状の急峻な電流変化によってモーターの巻線やコアが電磁力で微小振動し、スピーカーの振動板と同じ原理で音を放射してしまいます。この現象を解決するには、PWMキャリア周波数を可聴域を超える20kHz〜25kHz以上の超音波帯に引き上げる設計変更が現場の鉄則です。

急峻なエッジが引き起こす放射ノイズ(EMI)

PWM制御 回路図を引く上で最も警戒すべきは、電圧が立ち上がる瞬間の「高調波ノイズ」です。パルス波は数学的に無限の周波数成分を含むため、配線パターンがアンテナとなって周囲のセンサ回路や通信ライン(Wi-Fi、Bluetooth、I2Cなど)に深刻な電磁干渉(EMI)を引き起こします。

現場では、以下の3重のノイズ対策を講じるのが定石となっています。

  • ゲート抵抗の最適化:MOSFETのスイッチング立ち上がり速度(スルーレート)をわずかに落とし、急峻なスパイク電圧を和らげる。
  • スナバ回路・パスコンの配置:スイッチング素子の直近にセラミックコンデンサやRCスナバ回路を配置し、寄生インダクタンスによるリンギング(波形の乱れ)を吸収する。
  • パスの最短化:大電流が超高速で断続するループ面積を基板上で極限まで小さくレイアウトし、磁束の漏れを抑え込む。

【プロの結論】PWM制御のメリット・デメリットと採用すべき判断基準

数々の特性を踏まえ、PWM制御の強みと弱みを整理します。

PWM制御のメリット

  • 圧倒的な省エネルギー性:素子の損失が少なく、小型筐体でも熱設計が容易。
  • デジタル親和性の高さ:マイコンのタイマー機能から直接、高分解能で出力制御が可能。
  • 優れたリニアリティと応答性:デューティ比の設定に対して平均出力が正確に比例する。
  • 低速時のトルク確保と色再現性:モーターのストール(停止)を防ぎ、LEDの色ズレを排除できる。

PWM制御のデメリット

  • スイッチングノイズ(EMI)の発生:高周波ノイズ対策のフィルタ回路やシールドが必要。
  • 設計不備による音鳴き:キャリア周波数の選定を誤ると製品クレームに直結する。
  • 平滑回路のコスト:完全な直流出力を得たい場合、大容量のLCローパスフィルタが必要。

【適性判断】PWM制御を採用すべきケース・見送るべきケース

  • 迷わず採用すべき用途:ドローンやEVのモーター駆動、PCファン制御、一般的なLED照明・調光器、DC-DC電源回路、バッテリー動作の小型IoTデバイス全般。
  • あえてアナログ制御を検討すべき用途:超高感度の生体信号計測器、微小信号を扱う無線レシーバーのフロントエンド、ハイエンド・オーディオのアナログアンプ電源など、微小なノイズすら許容されない環境。

【pwm 制御 と は】に関するよくある質問(FAQ)

Q1:PWM制御のパルス周波数は、高ければ高いほど良いのですか?
A1:一概に高ければ良いとは言えません。周波数を上げると可聴ノイズが消え、平滑回路のインダクタやコンデンサを小型化できるメリットがあります。しかし一方で、MOSFETがONとOFFを行き来する回数が増えるため「スイッチング損失(切り替え時の発熱)」が増加し、回路全体の効率が低下します。発熱とノイズのトレードオフを考慮し、モーターなら20kHz〜30kHz前後、スイッチング電源なら100kHz〜1MHz程度で最適点を探るのが標準的です。

Q2:PWM制御でLEDを暗くした場合、電力も本当に節約できているのですか?
A2:はい、確実に節約できています。抵抗器で無理やり電流を制限する昔ながらの回路とは異なり、PWM制御は「消灯している瞬間は電力を消費しない」ため、デューティ比を30%に絞れば、消費電力もほぼ定格の30%近くまで下がります。

Q3:PWM制御信号をそのまま平滑化して純粋なアナログ電圧を取り出すことはできますか?
A3:可能です。PWM出力の後に抵抗(R)とコンデンサ(C)で構成される「RCローパスフィルタ」を接続すれば、パルスの高周波成分がカットされ、デューティ比に応じた滑らかな直流電圧(DAC出力と同等)を取り出すことができます。マイコンにD/Aコンバータ(DAC)が内蔵されていない場合の簡易的な電圧発生器として実務でも多用されます。

まとめ:今後の動向と失敗しないための判断基準

PWM制御は、単に「スイッチを細かく連打する技術」にとどまらず、現代の省エネ社会と高度なメカトロニクスを根底から支える基幹技術です。電圧を下げずにパルス幅を操るという発想により、発熱を最小限に抑えながらモーターのトルクを引き出し、LEDの色味を守り抜くことができます。

回路設計やプログラミングの実務においては、「目的の負荷に応じた適切なキャリア周波数の選定」と「スイッチングノイズ(EMI)を閉じ込める基板レイアウト」が成功の分かれ道となります。基本となるデューティ比の計算式をマスターした上で、ノイズや熱の特性を正しく見極め、高効率で安定したシステム開発に役立ててください。 (出典: pwm 制御 と は(Yahoo!ニュース))
